選型報價： 獲取2021年價格

流量范圍：0-20（m3/h）

揚程范圍：30（m）

軸封形式：無

泵的類型：容積式

功率范圍：0.55-5.5（KW）

口徑范圍：10-100（mm）

材質可選：灰鑄鐵,不銹鋼,鑄鋼,氟塑料,增強聚丙烯,鋁合金

連接方式：

驅動形式：三相交流電機



　　一、DBY電動隔膜泵主要用途:

　　1、各種劇毒、易燃、易揮發液體。

　　2、各種強酸、強堿、強腐蝕液體。

　　3、可輸送較高溫度的介質150℃。

　　4、作為各種壓濾機前G送壓裝置。

　　5、熱水回收及循環。

　　6、油罐車、油庫、油品裝卸。

　　7、隔膜泵吸泡菜果醬、土豆泥、巧克力等。

　　8、隔膜泵吸油漆、樹膠、顏料粘合劑。

　　9、各種瓷器釉漿水泥灌漿灰漿泥漿。

　　10、各種橡膠漿乳膠、有機溶劑、填料。

　　11、用隔膜泵為油輪駁船清倉吸取倉內污水及剩油。

　　12、啤酒花及發酵粉稀漿、糖漿、糖蜜。

　　13、隔膜泵吸礦井、坑道、隧道、下水道中污水、沉淀物。

　　14、各種特殊介質的吸送。

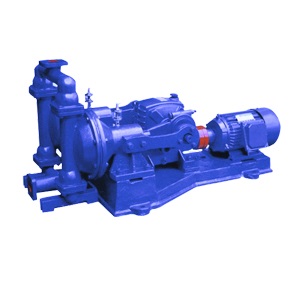

　　二、DBY電動隔膜泵產品簡介:

　　上海品牌廠家沈泉泵閥生產制造的DBY系列電動隔膜泵是一種新型的泵類，近年來，由于在隔膜材質上取得了突破性的進展，GJ上越來越多的工業化GJ采用此種型式的泵，取代部份離心泵、螺桿泵，來應用于石化、陶瓷、冶金等行業，該泵適用于低壓，即出口壓力≤3kgf/cm2的場合。DBY系列電動隔膜泵各行業不同工況適用型號的選型及不同材質和配置下的價格問題歡迎致電24小時報價熱線400-6656-887咨詢2019年隔膜泵廠家直銷價格，同時可提供外形尺寸、安裝圖紙，結構圖紙、曲線圖譜和安裝尺寸等數據。

　　三、DBY電動隔膜泵技術參數:

　　流量：0-20m3/h

　　揚程：30m

　　功率：0.37-4kw

　　轉速：1450r/min

　　口徑：10-100mm

　　溫度：-15-+150℃

　　自吸高度：5-7m

　　四、DBY系列電動隔膜泵性能參數選型表

型號	泵		流量M3/h	揚程 M	吸程 M	配備功率 KW	使用溫度℃			配備減速機型號
	進口	出口					鑄鐵	不銹鋼	鋁合金
DBY-10	絲扣	3/8"	0.5	40	3	0.55	100	150	80	XWD0.55-2-35
DBY-15	絲扣	1/2"	0.75	40	3	0.55	100	150	80	XWD0.5-2-35
DBY-25	25	25	3.5	40	4	1.5	100	150	80	XLD1.5-3-35
DBY-40	40	40	4.5	40	4	2.2	100	150	80	XLD1.5-3-35
DBY-50	50	50	6.5	40	4.5	4	100	150	80	XLD2.2-3-35
DBY-65	65	65	8	40	4.5	4	100	150	80	XLD2.2-3-35
DBY-80	80	80	16	40	5	5.5	100	150	80	XLD3-3-35
DBY-100	100	80	20	40	5	5.5	100	150	80	XLD3-3-35

　　用戶可根據此表選型確定型號，如有特殊情況可咨詢我公司技術人員。

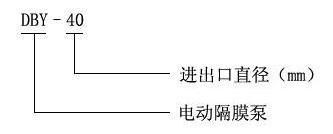

　　五、DBY系列電動隔膜泵型號意義

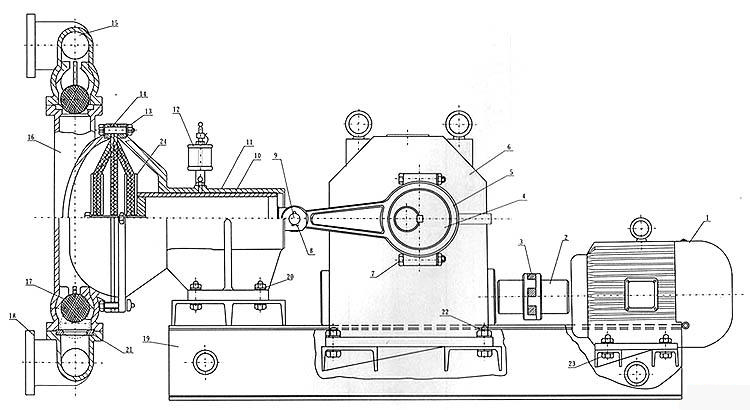

　　六、DBY電動隔膜泵結構圖紙

　　七、DBY系列電動隔膜泵(安裝尺寸)

型號	A	A1	A2	A3	B	K	DN	D1	Φ1	Φd	h	H1	H2
DBY-25	900	75	160	300	180	550	25	75	11	17.5	110	315	620
DBY-40	900	75	160	300	180	550	40	100	14	17.5	110	315	620
DBY-50	960	140	250	370	240	550	50	110	14	17.5	85	360	820
DBY-65	960	140	250	370	240	550	65	130	14	17.5	85	360	820
DBY-80	900	110	0	700	390	800	80	150	17.5	17.5	130	470	980
DBY-100	900	110	0	700	390	800	100	150	17.5	17.5	130	470	980

　　八、DBY電動隔膜泵注意事項

　　正確選用隔膜泵

　　本隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的，用戶訂貨時須注明輸送介質的性質，以便出廠時配備不同隔膜，一般隔膜有下列幾種：

　　1.丁晴隔膜;主要用于耐油場合。

　　2.氯丁橡膠5031#本單位特制，主要用于耐丙酮及各種酸類、堿類。

　　3.氟橡膠6021#本單位特制，主要用于高溫150℃：，耐甲笨耐腐蝕。但價格比其它隔膜高。

　　4.食品橡膠，專用于食品飲料的輸送。

　　注意事項

　　1.泵出口嚴禁安裝閥門，如必需裝閥門;要在出口安裝安全閥門，工作壓力不得超過4公斤，以免造成損失。

　　2.應及時加油，保持潤滑系統正常運轉。

　　3.泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。

　　4.被輸送的介質及其溫度應在泵材允許范圍內。

　　5.對于輸送液體為易沉淀結晶的介質時，使用后應及時清洗排凈泵內積物，以免再開時損壞。

　　備注：以上參數選型表只是DBY電動隔膜泵的部分性能參數，如在上表中沒有找到符合貴單位要求的型號參數可以向我們咨詢，我們有專業的工程師為您提供常規產品中沒有的參數選型，更加精準的選出適合貴單位適用的隔膜泵型號產品。

　　在選型過程中請盡量提供以下幾項數據：1、口徑，2、流量，3、揚程或者水頭(m)，4、過流材質，5、流體介質，6、介質粘稠度，7、介質是否含有顆粒，8、電機功率(KW)，9、轉速(r/min)，10、電壓〔V〕，11、使用環境：室內或室外，高原或平原，所處位置是否要求防爆等等，如果你對以上關于DBY電動隔膜泵的選型，不同流體介質適用泵體，葉輪和機械密封等過流部件的材質及不同配置的2019年價格有任何問題，請您致電我公司，我們將竭誠為您提供優質的服務。
