立式化工屏蔽泵的結構特點及原理精選

　　立式化工屏蔽泵的結構特點及原理

　　今天上海沈泉管道離心泵廠就來為大家簡單的講解下這款化工用的立式屏蔽泵的工作原理及結構特點吧，這樣大J也就能夠很好的了解這款泵了，這對于日后需要使用或者選用屏蔽泵時是非常有幫助的，現在就請大家跟著小編一起來看看吧。

　　一、立式化工屏蔽泵的工作原理：

　　屏蔽泵的工作原理與普通離心泵相同，區別在于驅動電機。泵和電動機是一個整體制造。泵的葉輪和電機聯為一體，并在同一個密封殼體內旋轉，電動機的定子和轉子由屏蔽套保護，與輸送液體隔離。

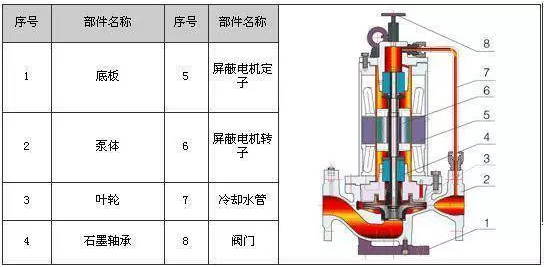

　　二、立式化工屏蔽泵結構圖：

　　立式化工屏蔽泵也被叫做立式管道化工屏蔽泵，顧名思義就是一款化工用的離心泵，主要是有泵體、葉輪和屏蔽電機等三部分組成，并且是采用全新的靜密封結構，故可以做到滴水不漏，從而保證了在工作時不會對環境造成污染，在用途上適用于石油、化工、紡織印染、制藥、食品、冶金、電站及原子能等輸送腐蝕性介質及有特殊要求的介質。

　　三、立式化工屏蔽泵的7個特點：

　　1、高效節能：采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關系、優化泵的流道設計，確保泵有高效的水力形線，提高了泵的效率。

　　2、靜密封結構：電機為屏蔽電機，無動密封，作到滴水不漏，保證工作環境不受污染。

　　3、安裝、維修方便：管道式設計，進出口口徑相同且在一條直線上，安裝、維修方便，日常維護非常簡單。

　　4、整機性能好： 采用先進的雙節流環平衡法，軸向力平衡效果好，有效減少電機故障率，提高運行可靠性，平衡精度高，轉子部件動平衡精度為G1.0G。

　　5、低噪音：采用靜噪聲設計方法，減少噪聲污染，噪聲比一般管道泵低 3～5%。

　　6、防爆結構：電機為隔爆式電機，適合于各類易燃、易爆介質輸送場合。

　　7、造工藝新：DFLPH泵的過流部件(如泵體、葉輪、泵蓋、密封環等)，采用硅融膠精密鑄造，流道尺寸穩定，鑄件成型后采用酸洗工藝去處鑄件表面殘留的附著物，保留金屬本質，不會因鑄造附著物而影響輸送的介質。

　　綜上所述，便是關于立式化工屏蔽泵的結構特點及原理內容介紹了，希望能夠對大J有所幫助。若是大J還想了解更多相關泵類及管道離心泵知識，可持續關注本站。
