不銹鋼自吸磁力泵結構組成及特點

　　今天上海沈泉磁力泵廠就為大家簡單的講解下不銹鋼自吸磁力泵結構組成及特點等內容，好讓大家能夠多了解一下這款優秀的泵，下面就請大家一起來看看吧。

　　在講解之前，我們需要對這款泵有一個大概的了解。這樣大J也就能夠更好的理解下面的內容。磁力泵型號眾多，所以小編就以ZCQ自吸式磁力泵來講解。

　　ZCQ自吸式磁力泵：該泵既有著CQ型磁力泵全密封、無泄漏、耐腐蝕的特點。又集自吸于一身，不需底閥和引灌水，自吸高度4米。該自吸磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便。廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。

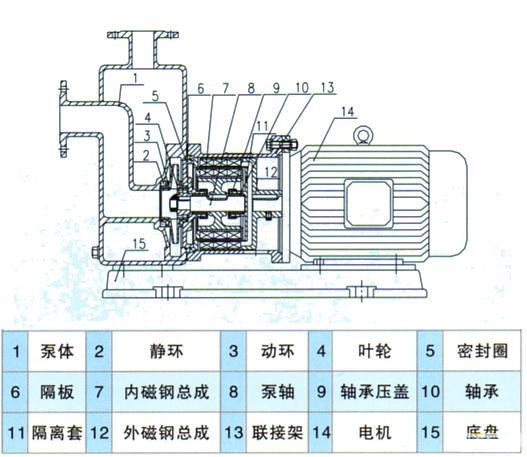

　　不銹鋼自吸磁力泵結構圖：

　　不銹鋼自吸磁力泵結構特點：

　　1、永磁體由稀土永磁材料制成的永磁體工作溫度范圍廣(-45-400℃)，矯頑力高，磁場方向具有很好的各向異性，在同G相接近時也不會發生退磁現象，是一種很好的磁場源。

　　2、隔離套在采用金屬隔離套時，隔離套處于一個正弦交變的磁場中，在垂直于磁力線方向的截面上感應出渦電流并轉化成熱量。

　　3、冷卻潤滑液流量的控制泵運轉時，必須用少量的液體對內磁轉子與隔離套之間的環隙區域和滑動軸承的摩擦副進行沖洗冷卻。冷卻液的流量通常為泵設計流量的2%-3%，內磁轉子與隔離套之間的環隙區域由于渦流而產生高熱量。當冷卻潤滑液不夠或沖洗孔不暢、堵塞時，將導致介質溫度高于永磁體的工作溫度，使內磁轉子逐步失去磁性，使磁力傳動器失效。當介質為水或水基液時，可使環隙區域的溫升維持在3-5℃;當介質為烴或油時，可使環隙區域的溫升維持在5-8℃。

　　4、滑動軸承磁力泵滑動軸承的材料有浸漬石墨、填充聚四氟乙烯、工程陶瓷等。由于工程陶瓷具有很好的耐熱、耐腐蝕、耐摩擦性能，所以磁力泵的滑動軸承多采用工程陶瓷制作。由于工程陶瓷很脆且膨脹系數小，所以軸承間隙不得過小，以免發生抱軸事故。由于磁力泵的滑動軸承以所輸送的介質進行潤滑，所以應根據不同的介質及使用工況，選用不同的材質制作軸承。

　　5、保護措施當磁力傳動器的從動部件在過載情況下運行或轉子卡死時，磁力傳動器的主、從動部件會自動滑脫，保護機泵。此時磁力傳動器上的永磁體在主動轉子交變磁場的作用下，將產生渦損、磁損，造成永磁體溫度升高，磁力傳動器滑脫失效。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大J提供，希望能夠對大J有所幫助。
