電動隔膜泵結構圖精選

　　電動隔膜泵是一種新型的泵類，由于在隔膜材質上取得了突破性的進展，來應用于石化、陶瓷、冶金等行業，特點是不需灌引水，自吸能力強。直接將被輸送介質和傳動機械件分開，所以介質絕對不會向外泄漏。且泵本身無軸液封，使用壽命大大延長。應用領域：噴漆、陶瓷業中隔膜泵已占有絕對的主導地位;環保、廢水處理、建筑、排污、精細化工中正在擴大它的市場份額，并具有其他泵不可替代的地位。

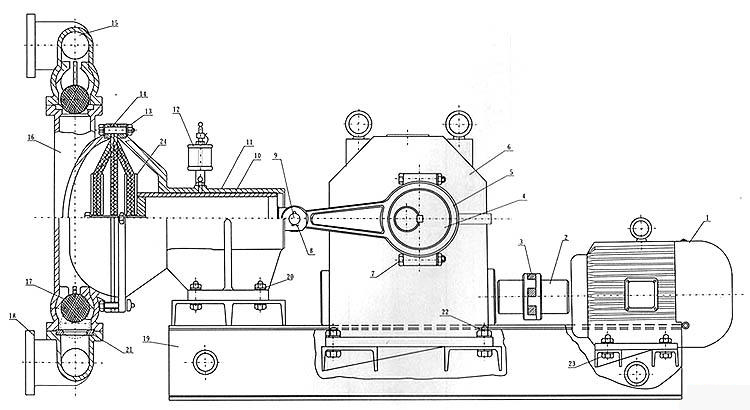

　　電動隔膜泵結構圖

　　上圖中的配件分別為：1、電機 2、聯軸器 3、六角彈性塊 4、偏心輪 5、連桿 6、減速箱 7、螺栓 8、開口銷 9、活塞銷 10、活塞 11、缸套 12、油杯 13、螺栓 14、隔膜 15、出水管 16、泵體 17、閥球 18、進水管 19、底座 20、螺栓 21、閥口座 22、螺栓 23、螺栓 24、壓板

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠?qū)Υ蠹矣兴鶐椭?/span>
