今天，上海沈泉管道泵廠家就來為大家簡單的講解下有關導熱油泵的內部結構這一知識內容，大家請跟著小編一起來看看下面的內容吧。

　　導熱油泵是一種用于循環輸送導熱油的泵，通常也稱為熱油泵或循環泵。

　　其主要作用是將加熱系統中的導熱油，經過加熱器加熱后，通過泵將熱油循環輸送到被加熱設備的集熱器，或者換熱器中，以完成熱量的傳遞和加熱設備的加熱作用。

　　導熱油泵的內部結構

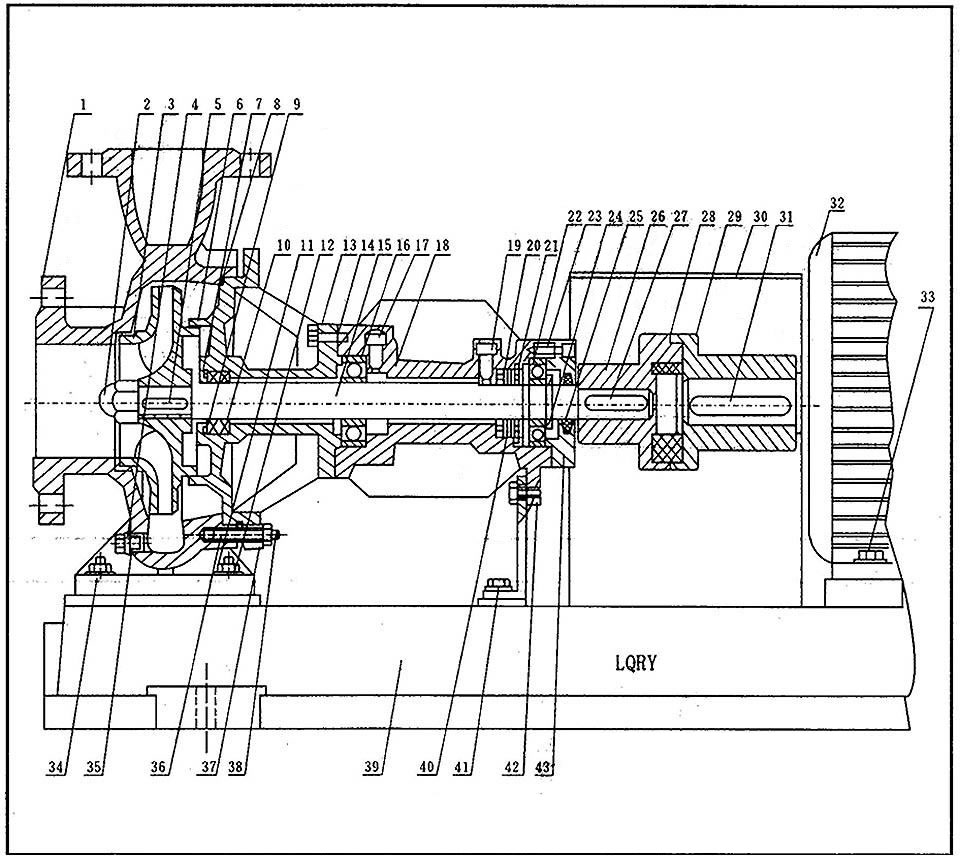

　　從上圖中，我們可以知道該泵的組成部件分別有：1、泵體　2、蓋形螺母　3、葉輪　4、螺塞　5、平鍵 6、泵蓋　7、孔用彈性檔圈　8、鋁墊片　9、壓圈　10、墊料　11、螺母　12、墊片　13、墊片　14、螺栓　15、泵軸　16、球軸承　17、內六角螺栓　18、軸承座　19、內六角螺栓　20、橡膠密封　21、孔用彈性檔圈　22、球軸承　23、內六角螺栓　24、軸用彈性檔圉　25、羊毛氈　26、泵聯軸器　27、平鍵　28、彈性塊　29、電機聯軸器　30、罩殼　31、平鍵　32、電機　33、螺栓　34、雙頭螺栓　35、鋁墊團　36、雙頭螺栓　37、墊片　38、螺母　39、底座　40、墊團　41、螺栓　42、螺栓　43、軸承蓋

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠對大家有所幫助。
