　　氣動雙隔膜泵的工作原理及結構圖

　　今天上海沈泉隔膜泵廠家為大家講解的內容主要是關于雙氣動隔膜泵的工作原理以及它的結構圖。下面就請大家跟著小編一起來看看吧。

　　一、氣動雙隔膜泵工作原理：

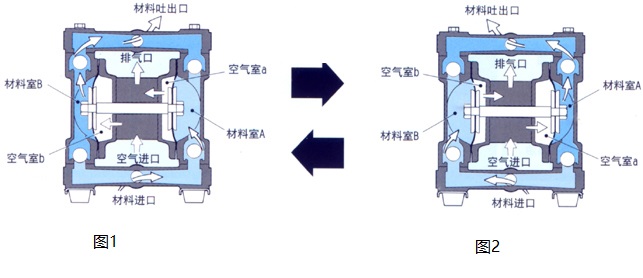

　　圖1：空氣經由氣閥壓縮進入空氣室B之背面，由膜片擠壓液室。此種以空氣驅動的方式可免除一般活塞驅動之機械應力，從而顯著地延長膜片的壽命。在壓縮空氣將空氣室B推離中心體時，另一端之空氣室A同時被連結之中心軸拉向中心體，此時，空氣室A背面之空氣由出口排放到泵體外。如此使B室形成真空狀態，因而能靠外面大氣壓力之作用將流體由入口支管將閥球推離閥座使流體能自由地進入B室直至填滿。

　　圖2：當受空氣擠壓之空氣室B達到其位移G限時，空氣 閥會將空氣引導至空氣室A之背面，同樣形成擠壓力而使其推離中心體，同時將連結的空氣室B拉回中心體，此時空氣室A之驅動所產生的液壓將入口閥球推回閥座，同時將出口閥球推離閥座使流體能被擠壓而從出口排出泵體 外。空氣室B被拉回中心體這個動作使A室形成真空狀態，因而能靠大氣壓力作用將流體由入口支管將閥球推離閥座而進入A室直至填滿。

　　當膜片之運動完成時，空氣閥再次引導空氣至空氣室B之背面，同時空氣室A做空氣排放動作。在泵回復到 原啟動狀態時，泵內的兩個膜片各自完成了一個空氣排放或流體排放的過程。這構成了一個循環泵送過程。依使用狀況，泵通過數次完全的循環泵送動作而使泵達到 自吸狀態。

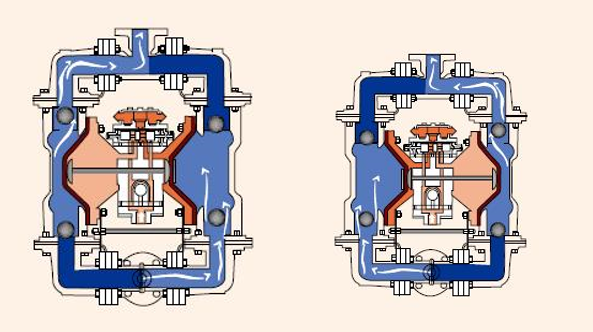

　　二、氣動雙隔膜泵工作原理示意圖：

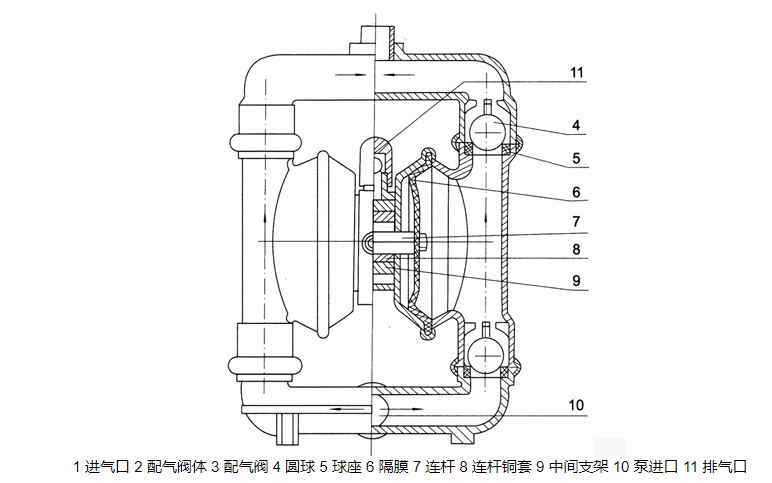

　　三、氣動隔膜泵結構圖：

　　相關延伸閱讀：氣動雙隔膜泵一直出氣不工作是什么原因

　　1、可能是長時間下用措氣閥不工作了，可以拆下用黃油潤滑一下了。

　　2、也可能是密封墊壞了、措氣閥上的小密封圈損壞,需要更換密封圈。

　　3、是檢查氣動隔膜泵膜片是否損壞，可能是隔膜片膜片破了，或者換氣活塞故障了。

　　4、是看看出口是不是打開的,出口一定要打開。

　　氣動隔膜泵通氣后不響也不工作并且排氣口一直有氣在不停的排出，一般來說都可以從以上幾點尋找出故障原因。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠對大家有所幫助。若是大家還想了解更多相關泵類知識，可持續關注本站，沈泉將會為大家時時更新更多相關知識內容。
