單級單吸管道離心泵結構圖及特點精選

　　單級單吸管道離心泵結構圖及特點

　　ISG系列單級單吸立式離心泵是采用IS型離心泵之性能參數選用Z先進的水力模型，按照G家標準ISO2858進行設計制造的，具有高效節能、噪聲低、無泄漏、安裝使用方便等優點。根據使用溫度、介質的不同派生出適用于熱水、腐蝕性介質和石油化工產品的IRG、IHG、YG等系列產品。

　　而用戶若是能夠清晰的了解單級單吸管道離心泵結構圖及特點，那么對于在以后為水泵選型能夠起到很好的幫助。為此上海沈泉管道離心泵廠家為大家整理出了以下內容。

　　ISG單級單吸立式管道離心泵，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。同時根據使用溫度、介質等不同在ISG管道離心泵型基礎上派出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。

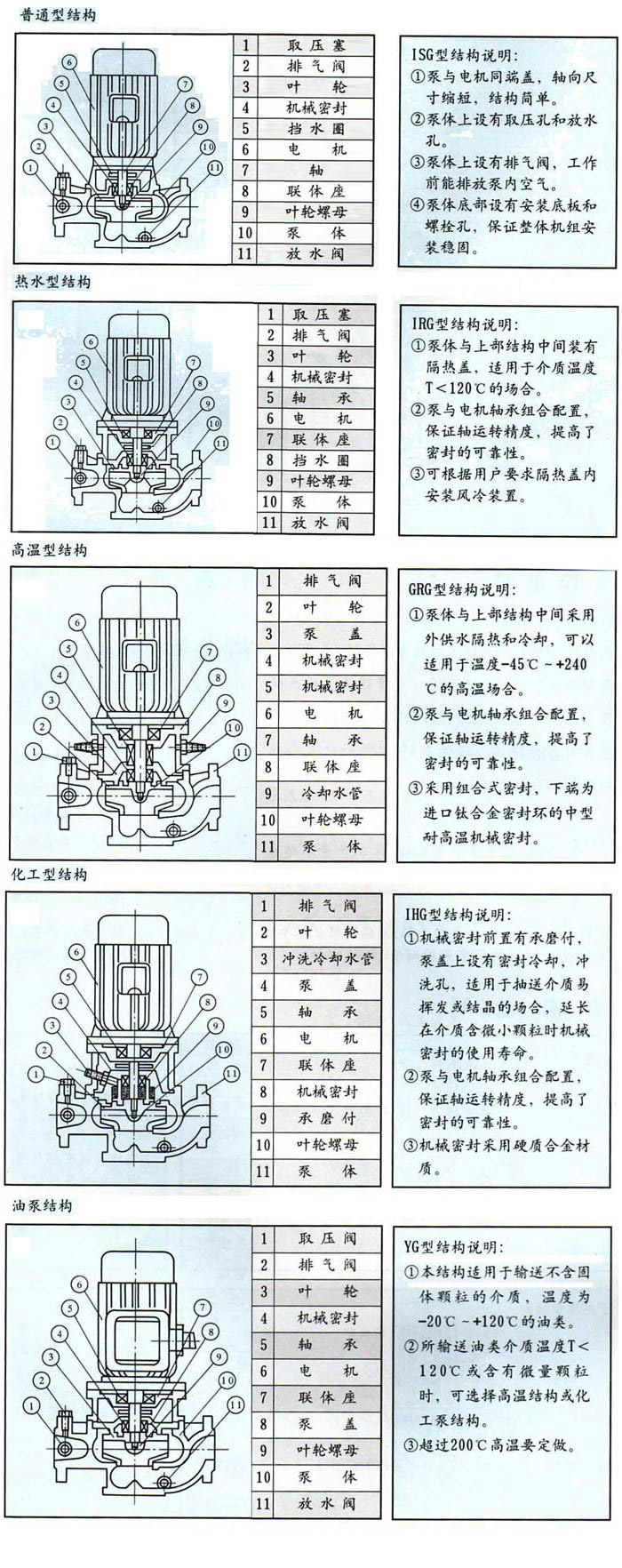

　　單級單吸管道離心泵結構圖：

　　單級單吸管道離心泵特點：

　　1、水泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

　　2、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，水泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了水泵的運行平穩，振動小、噪音低。

　　3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。

　　4、安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

　　5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

　　6、可根據管路布置的要求采用泵的豎式和橫式安裝。

本文參考資料來源： 中國泵閥網 泵閥商務網 中國知網
