「管道離心泵」管道泵JB/T6878—2006新標準型號表示方法精選

　　由中G機械工業聯合會提出 , 全G泵標準化技術委員會歸口 , 江蘇大學流體機械工程技術研究中心負責起草的 JB /T 6878— 2006《管道式離心泵》 (以下簡稱新標準 ) 于 2007 年 4月 1日起實施 , JB /T 6878 1～6878 2—1993《管道式離心泵》 (以下簡稱舊標準 ) 作廢。

　　新標準的主要內容

　　新標準由范圍 , 規范性引用文件 , 結構型式 , 型號 , 基本參數 , 技術要求 , 試驗方法 , 檢驗規則 , 標志、包裝、運輸和貯存共九章組成。

　　(1) 結構型式新標準對管道式離心泵的結構型式做了如下規定 :

　　1) 泵的結構型式為立式 (含雙頭 )、單級或多級。

　　2) 泵的電動機的連接方式分為同軸連接 (泵軸與電機軸為同一軸 ) 和非同軸連接 (加長接軸或聯軸器聯接 )。

　　3) 泵吸入口及排出口法蘭尺寸相同 , 且法蘭中心線處于同一軸線。

　　4) 從驅動端看泵的轉向?yàn)轫槙r(shí)針?lè)较蛐D(zhuǎn)。

　　(2) 型號表示方法

　　兩種型號表示方法

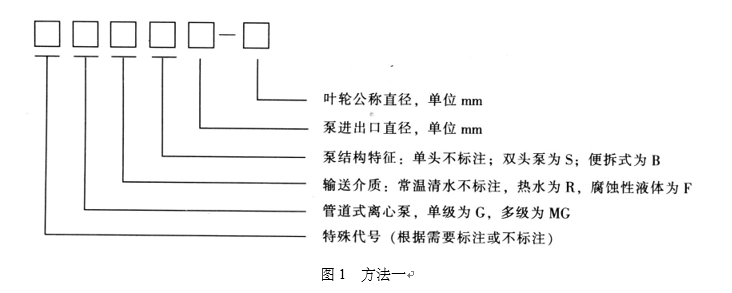

　　新標準規定管道泵的型號用大寫漢語拼音字母和阿拉伯?dāng)?shù)字等組成 , 規定型號用兩種表示方法表示 , 見圖 1。

　　方法二在方法一的基礎上取消泵的結構特征 , 增加電機功率 (單位為 kW ) 和電機級數。出口產品或特殊供貨時型號可根據當?shù)貞T例或與用戶協議另行確定。

　　方法二在方法一的基礎上取消泵的結構

　　特征 , 增加電機功率 (單位為 kW ) 和電機級數。出口產品或特殊供貨時型號可根據當?shù)貞T例或與用戶協議另行確定。

　　型號表示示例

　　泵吸入、排出口直徑為 40mm, 輸送介質為熱水 , 立式 , 單級 , 葉輪公稱直徑為 160mm的管道式離心泵 , 其標記為 : IGR40—160 或GR40—160

　　泵吸入、排出口直徑為 50mm, 輸送介質為熱水 , 立式 , 多級 , 便拆式 , 葉輪公稱直徑為 160mm 的管道式離心泵 , 其標記為 : MGRB50—160

　　泵吸入、排出口直徑為 150mm, 轉速為 1480 r/min, 輸送介質為常溫清水 , 立式 , 單級 , 葉輪公稱直徑為 315mm, 配套功率 30kW , 4G電機的管道式離心泵 , 其標記為 : G150—315—30 /4或G150—315—30 /4。
