隔膜泵工作原理精選

　　今天，上海沈泉隔膜泵廠家就來為大家簡單的講解下隔膜泵的工作原理這一知識內容，現在就請大家跟著小編一起來看看吧。

　　隔膜泵(diaphragm pump)，又稱控制泵，是依靠隔膜的運動對液體介質進行輸送的一種傳輸泵。由于隔膜的特殊結構，它可以輸送易燃易爆、有毒、易揮發、腐蝕性以及高黏度液體，對于常規泵不能輸送的介質具有良好的適應性。

　　隔膜泵工作原理

　　氣動隔膜泵中有兩個介質輸送空腔，空腔設有單向球閥，兩側空腔裝有彈性隔膜，通過連桿連接在一起，從而使隔膜在壓縮空氣的作用下進行一致的往復運動。

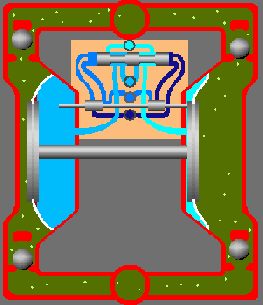

隔膜泵的工作原理動態圖

　　當隔膜向左運動時，擠壓左側空腔中的液體，液體壓力將泵進口端的球閥推向球座，將泵出口端的球閥推離球座，將左側空腔中的介質輸出，同時右側空腔因體積增大產生真空，壓力差使泵入口端球閥被液體推離球座，泵出口端球閥落在球座，將介質吸入。隔膜來回運動時，左右兩個空腔體積交替變大和縮小，對介質進行吸入和輸出，完成對介質的輸送。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠?qū)Υ蠹矣兴鶐椭?/span>
