　　單向氣動隔膜泵的工作原理及常見故障的解決辦法

　　今天上海沈泉隔膜泵廠家為大家?guī)淼膬?nèi)容是關于單向氣動隔膜泵的工作原理及常見故障的解決辦法，希望借此能夠讓大家更好的了解氣動單向隔膜泵，也希望大家能夠喜歡。

　　一、單向氣動隔膜泵概述：

　　本氣動泵廣泛應用于包裝印刷業的水性油墨印刷機、凹版印刷機、柔性版印刷機的墨料提升循環系統，也可用于輸送其他各種粘度的液體，如水、油、漿液、腐蝕性或帶微小固體顆粒的液體。

　　二、單向氣動隔膜泵的工作原理：

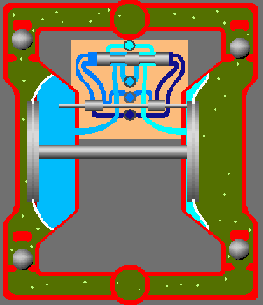

單向氣動隔膜泵工作原理動態圖

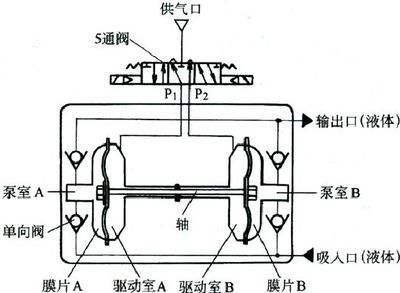

　　單向氣動隔膜泵由工作腔和氣動腔兩部分組成，中間有隔膜片隔開，如圖示：壓縮空氣由進氣口進入氣動腔，由于壓力增大使隔膜片向左移，主彈簧被壓縮，單向閥開啟，將工作腔中的介質壓出，氣動閥芯左移關閉進氣口，空氣經閥瓣，氣動套，氣壓室，由出氣孔排出，氣動腔減壓，隔膜片復位并向右推，進氣口開啟，進入下一個動作周期。連續往復式運動引導介質吸入和排出，完成介質的輸送工作。 本產品為氣動驅動，沒有電磁火花等可以應用在亦然易爆的工作場合用于流體的傳輸和運送!

　　三、單向氣動隔膜泵常見故障解決辦法：

　　單向氣動隔膜泵無出口壓力，流量變慢

　　1.消音器堵塞，氣不能快速排出，致使抽送速度變慢。

　　2.氣源氣壓減少。先查看進氣壓力表，壓力值在4-7公斤是正常的。再檢查氣源閥門的開度位置，如果氣源開關是用的電磁閥，那么檢查電磁閥的閥片有無破損，破損會致使閥片不能完全打開。

　　3.壓縮空氣的水或者雜質過多。進入單向氣動隔膜泵配氣閥堵塞進氣孔，或是卡住配氣閥芯。

　　4.單向氣動隔膜泵內部種密封環磨損二串氣。 5.配氣閥的上下端蓋由于長時間受到閥芯沖擊而使閥蓋破損漏氣。

　　單向單向氣動隔膜泵流量減少

　　1.進氣口單向閥磨損變小?；蛘哂卸氯锟ㄗ∷芰锨?。致使吸料時排料口的料液回灌，排料時把物料從進料口壓回去。

　　2.隔膜片長時間使用拉伸變形，導致物料容積變小。

　　3.黑色的厚的隔膜片破損。中軸帶動時運轉不到位。

　　單向氣動隔膜泵不動

　　1.中軸的軸套磨損。更換銅套。

　　2.閥芯嚴重磨損。更換閥芯。

　　3.中軸兩端螺桿掉落。安裝掉落螺桿。

　　4.兩層隔膜片都破損。更換隔膜片。

　　5.單向氣動隔膜泵倒置或平放。導致閥芯不能回位。

　　單向氣動隔膜泵進口和出口漏料

　　1.球座變形或者O型圈損壞。更換新球座或者跟換O型圈。

　　2.螺桿沒有緊固。緊固螺桿。

　　3.兩端泵殼沒有對上孔位導致傾斜，使出料口和進料口沒有在同一水平面上。將兩端泵殼對準孔位，使進料口和出料口在同一水平面上。

　　單向氣動隔膜泵里面有油污或者雜質。這種情況一般是膜片破裂導致。及時更換膜片。

　　好了以上就是關于單向氣動隔膜泵的工作原理及常見故障的解決辦法知識內容，希望能夠?qū)Υ蠹矣兴鶐椭?/span>
