氣動隔膜泵工作原理及常見問題解決精選

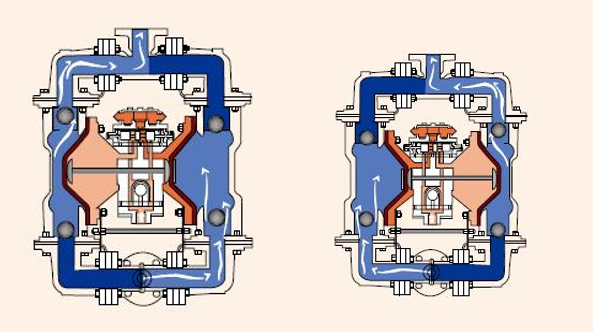

　　一、氣動隔膜泵是如何工作的

　　Z近有人給我們留言說想看一下氣動隔膜泵的工作原理，想看一看隔膜泵到底是怎么進行工作的。看到消息后上海沈泉隔膜泵廠家進行了詳細的資料整理，了解到在氣動雙隔膜泵的兩個對稱工作腔中中各裝有一塊隔膜，由中心聯桿將其連結成一體。壓縮空氣從氣動雙隔膜泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔內隔膜運動，而另一腔中氣體排出。一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，從而使兩個隔膜連續同步地往復運動。

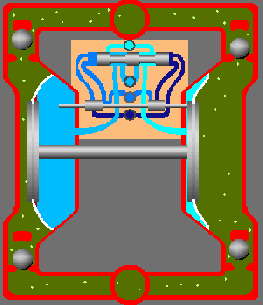

　　二、氣動隔膜泵工作原理動態圖：



　　上圖所示中壓縮空氣由進入配氣閥，使氣動雙隔膜泵膜片向右運動，則室的吸力使介質由入口流入，推動球閥進入室，球閥則因吸入而閉鎖;室中的介質則被擠壓，推開球閥由出口流出，同時使球閥閉鎖，防流，就這樣循環往復使介質不斷從入口處吸入，出口處排出。

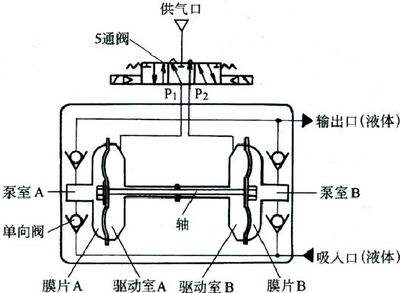

　　三、氣動隔膜泵工作原理示意圖：



　　四、氣動隔膜泵工作原理簡單示意圖：



　　五、氣動隔膜泵的常見問題：

　　1.泵無力，抽送速度變慢

　　此種現象一般有如下幾種情況，一是氣源氣壓減小。先看看進氣壓力表的壓力，壓力值在4～7公斤為正常。然后檢查氣源閥門的開度位置，如氣源開閉是用電磁閥的話，則檢查電磁閥塑料閥片有無破損，導致塑料閥片不能完全打開。二是消音器堵塞，氣不能快速的排出，導致抽送速度減慢。三是壓縮空氣的水或雜質過多。進入隔膜泵配氣閥后堵塞進氣孔，或是卡住配氣閥芯。四是配氣閥上下端蓋由于常時間受閥芯的沖擊導致閥蓋破損漏氣。五是泵內部中軸四個密封環磨損而串氣。

　　2.流量減少

　　此種現象一般有以下幾種情況，一是進出口單向閥(塑料球)磨損變小。或有條狀物，大顆粒卡住塑料球。導致吸料時排料口的料液回灌，排料時又把物料從進料口壓回去。二是隔膜片常時間拉伸變形，導致物料腔容積變小。三是黑色，厚的那層膜片破損。中軸帶動時走不到位。

　　3.泵不動

　　此種現象可能有幾種情況。一是閥芯嚴重磨損卡死。二是中軸的軸套磨損。此時應更換銅套。三是中軸兩端螺桿掉落。四是兩層膜片都破裂。五是隔膜泵倒置或平放。閥芯不能回位(DY代和第二代)

　　4.物料里面有雜質或油污

　　這種一般都是膜片破裂所致。

　　5.進出口漏料

　　一是螺桿沒有緊固，二是球座變形或O型圈損壞，三是兩端泵殼沒有對上孔位而傾斜，導致兩個出料口或進料口沒有在同一平面上。

　　以上就是上海沈泉為大家介紹的有關氣動隔膜泵工作原理及常見問題解決的內容，希望能夠對大家有所幫助。如果大家對我們的產品感興趣的話，可以聯系我們的站內客服進行詳談。

本文參考資料來源： 中國泵閥網 泵閥商務網 中國知網
