鋁合金氣動隔膜泵的工作原理及用途精選

　　鋁合金氣動隔膜泵是一種以鋁合金為材質的新型隔膜泵，具有使用壓力足、壽命長、噪音低、不會停頓、做工精細等優點，既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。

　　一、QBY鋁合金氣動隔膜泵工作原理：

　　在隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。

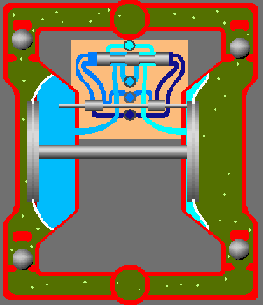

　　二、鋁合金氣動隔膜泵工作原理圖解：

　　圖1：空氣經由氣閥壓縮進入空氣室B之背面，由膜片擠壓液室。此種以空氣驅動的方式可免除一般活塞驅動之機械應力，從而顯著地延長膜片的壽命。在壓縮空氣將空氣室B推離中心體時，另一端之空氣室A同時被連結之中心軸拉向中心體，此時，空氣室A背面之空氣由出口排放到泵體外。如此使B室形成真空狀態，因而能靠外面大氣壓力之作用將流體由入口支管將閥球推離閥座使流體能自由地進入B室直至填滿。

　　圖2：當受空氣擠壓之空氣室B達到其位移G限時，空氣 閥會將空氣引導至空氣室A之背面，同樣形成擠壓力而使其推離中心體，同時將連結的空氣室B拉回中心體，此時空氣室A之驅動所產生的液壓將入口閥球推回閥座，同時將出口閥球推離閥座使流體能被擠壓而從出口排出泵體 外。空氣室B被拉回中心體這個動作使A室形成真空狀態，因而能靠大氣壓力作用將流體由入口支管將閥球推離閥座而進入A室直至填滿。

　　當膜片之運動完成時，空氣閥再次引導空氣至空氣室B之背面，同時空氣室A做空氣排放動作。在泵回復到 原啟動狀態時，泵內的兩個膜片各自完成了一個空氣排放或流體排放的過程。這構成了一個循環泵送過程。依使用狀況，泵通過數次完全的循環泵送動作而使泵達到 自吸狀態。

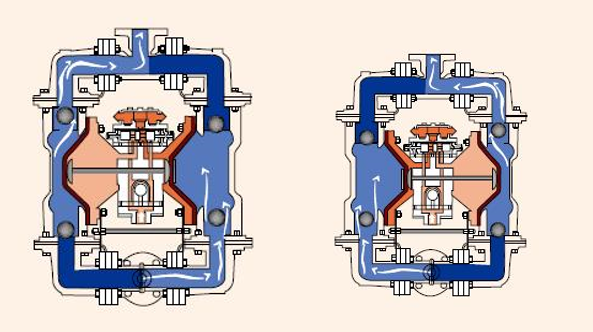

　　三、鋁合金氣動隔膜泵工作原理示意圖：

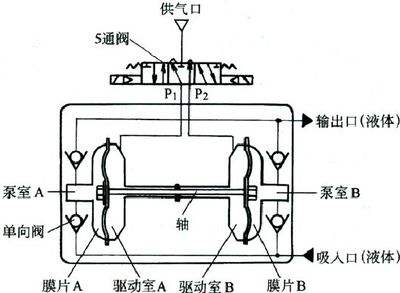

　　四、鋁合金氣動隔膜泵工作原理簡單示意圖：

　　五、QBY鋁合金氣動隔膜泵主要用途：

　　1.鋁合金氣動隔膜泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等。

　　2.鋁合金氣動隔膜泵吸油漆、樹膠、顏料、粘合劑和膠水等。

　　3.鋁合金氣動隔膜泵吸各種瓦、瓷、磚器及陶器釉漿等。

　　4.鋁合金氣動隔膜泵吸各種磨料、腐蝕劑、清洗油垢等。

　　5.鋁合金氣動隔膜泵吸各種劇毒、易燃、易揮發液體等。

　　6.鋁合金氣動隔膜泵吸各種污水、水泥灌漿及灰漿等。

　　7.鋁合金氣動隔膜泵吸各種強酸、強堿、強腐蝕液體等。

　　8.鋁合金氣動隔膜用泵為油輪,駁船清倉吸取倉內污水。

　　9.鋁合金氣動隔膜各種高溫液體Z高可耐150℃。

　　10.作為各種固液分離設備的前G送壓裝置。
