單級單吸離心泵的工作原理及特點（附帶結構圖）精選

　　單級單吸離心泵概述：

　　單級單吸離心泵是離心泵中Z為簡單的一種。所謂單級是指泵內只有一級葉輪，單吸是指水從葉輪一側吸入。這種泵一般流量較小，多屬于小型泵。構造特點是葉輪固定在轉軸的一端，支承其重量的軸承位于軸的另一端，受力有如懸臂梁，故又稱懸臂式離心泵。泵的轉動部分包括：葉輪、泵軸、軸承、聯軸器等，固定部分包括泵體、軸承支架、泵的進口和出口等。

　　單級單吸離心泵是農業上應用Z為普遍的一種水泵。與其它離心泵相比，其揚程高，流量較小，結構簡單，使用方便。單級單吸離心泵，供輸送清水或物理化學性質類似于水的其它液體之用，溫度不高于80℃。高效節能、性能可靠、安裝使用方便等特點。同時根據使用溫度、介質等不同的基礎上派生出適用熱水、高溫、腐蝕性化工泵、油泵。

　　今天上海離心泵廠家為大家介紹的內容是單級單吸離心泵的工作原理及特點，希望能夠讓大家更好的認識單級單吸離心泵。下面就請大家跟著小編一起來看看詳細的介紹吧。

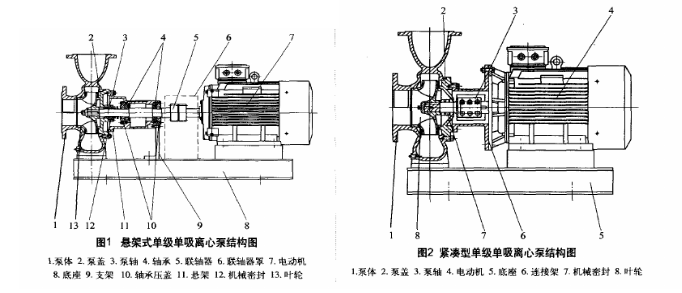

　　一、單級單吸離心泵結構圖：

　　二、單級單吸離心泵的工作原理：

　　當單級單吸離心泵啟動后，泵軸帶動葉輪一起作高速旋轉運動，迫使預先充灌在葉片間液體旋轉，在慣性離心力的作用下，液體自葉輪中心向外周作徑向運動。液體在流經葉輪的運動過程獲得了能量，靜壓能增高，流速增大。當液體離開葉輪進入泵殼后，由于殼內流道逐漸擴大而減速，部分動能轉化為靜壓能，Z后沿切向流入排出管路。所以蝸形泵殼不僅是匯集由葉輪流出液體的部件，而且又是一個轉能裝置。當液體自葉輪中心甩向外周的同時，葉輪中心形成低壓區，在貯槽液面與葉輪中心總勢能差的作用下，致使液體被吸進葉輪中心。依靠葉輪的不斷運轉，液體便連續地被吸入和排出。液體在離心泵中獲得的機械能量Z終表現為靜壓能的提高。

　　三、單級單吸離心泵的特點：

　　1、管道離心泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

　　2、管道離心泵葉輪直接安裝在電機的長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。

　　3、管道離心泵軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材料，耐磨密封，能有效地延長機械密封的使用壽命。

　　4、管道離心泵安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

　　5、管道離心泵可根據使用要求即流量和揚程的需要采用泵的串、并聯運用方式。

　　6、管道離心泵可根據管路布置的要求采用泵的豎式和橫式安裝。

　　好了，以上內容由上海沈泉泵閥有限公司為大家提供，希望能夠幫助到大家。如還想了解更多相關知識，可持續關注沈泉。
