　　臥式清水離心泵的結構特點及安裝注意事項

　　上海品牌廠家沈泉泵閥生產制造的ISW臥式清水泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林噴灌，消防增壓，遠距離輸送，暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T≤80℃。

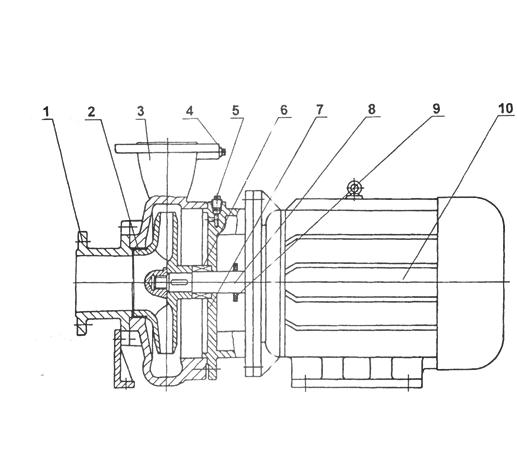

　　一、臥式清水離心泵結構圖：

　　1、吸入室：采用優秀水力模型設計而成。

　　2、葉 輪：采用優秀水力模型設計而成，高效節能

　　3、泵 體：采用優秀水力模型設計而成。

　　4、取壓塞：安裝壓力表及真空表，以監控泵的正常高效運行。

　　5、放氣塞：確保泵的正常維護。

　　6、機械密封：采用不銹鋼、硬質合金、氟橡膠等材料制成，耐用消費品磨損，無泄漏，運行壽命長。

　　7、泵 蓋：

　　8、泵 軸：為電機加長軸，確保了軸的同心，使運行平穩，無噪音和振動現象。

　　9、擋水圈：防止因密封漏水而使電機進水。

　　10、Y系列電動機：直接與水泵聯接傳遞動力，部分采用上海名牌電機。

　　二、臥式清水離心泵的特點：

　　運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

　　滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

　　噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

　　故障率低：結構簡單合理，關鍵部分采用G家YL品質;配套，整機無故障工作時間大大提高。

　　維修方便：更換密封、軸承，簡易方便。

　　占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。

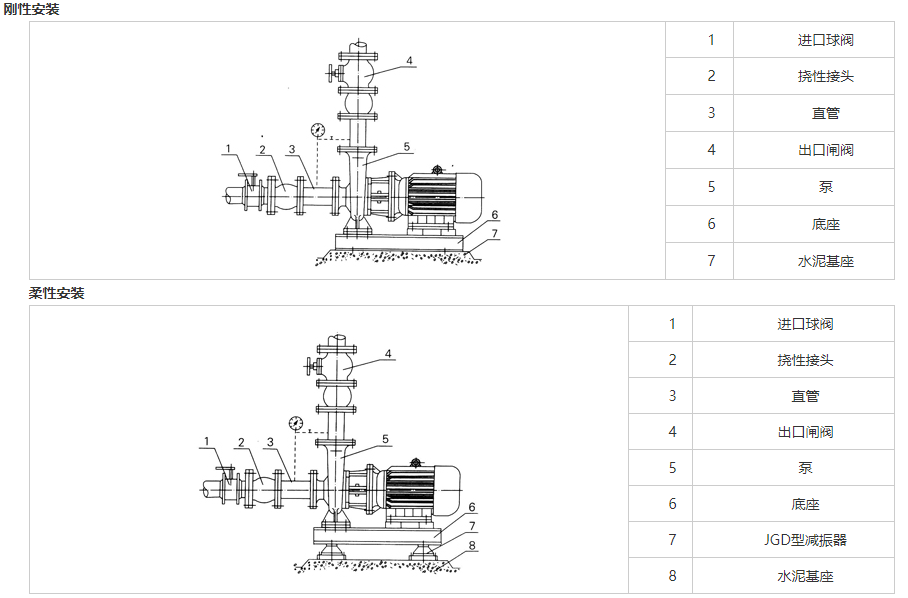

　　三、臥式清水離心泵的安裝示意圖：

　　四、臥式清水離心泵的安裝注意事項：

　　1、安裝前應仔細檢查泵體流產內有無硬質物，以免運行時損壞葉輪和泵體。

　　2、安裝時管路理量不允許加在泵上，以免使泵變形，影響正常運行。

　　3、擰緊地腳螺栓，以免起動時振動對泵性能產生影響。

　　4、在泵的進、出口管路上安裝調節閥，在泵出口附近安裝壓力表，以控制泵在額定工況內運行，確保泵的正常使用。

　　5、排出管路如裝逆止閥應裝在閘閥的外面。

　　6、泵的安裝方式分為硬性聯接安裝和柔性聯接安裝。
