多級管道離心泵的選型時要看的技術參數有哪些?精選

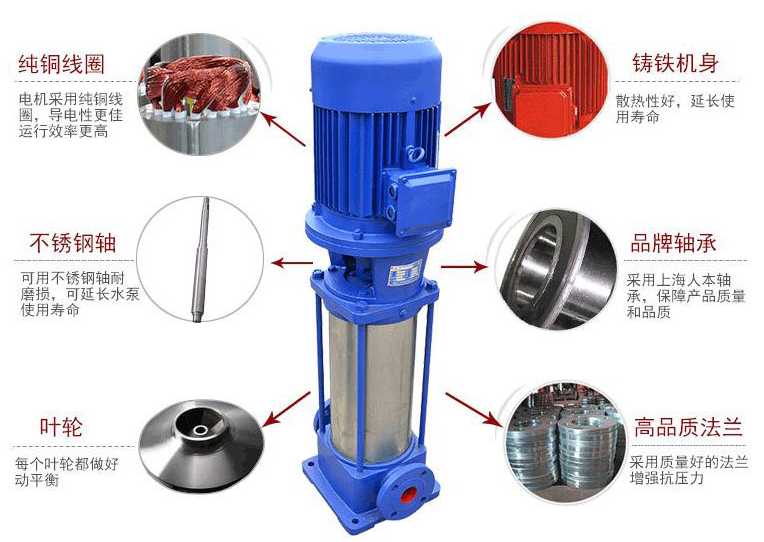

GDL型立式多級管道離心泵是在ISG立式管道離心泵和DL型多級泵結合兩者的優點的基礎上生產的一種簡單實用的泵類產品，其使用要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。水泵進出水口位于同一水平線上，就像管道一樣方便布置，故稱立式多級管道離心泵。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似于水等液體輸送的優異泵種類。產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。
一、GDL系列立式多級管道離心泵選型技術參數
1、流量：多級管道離心泵的流量通常用字母Q來表示，流量單位通常用m3/h(噸/小時)表示，流量范圍在2-160m3/h;
揚程：離心水泵的揚程通常用字母H，單位通常用米(m)或者壓力MPa來表示，揚程范圍在24-200m;
功率：即泵所配的電機功率大小，單位為KW(千瓦)，功率范圍在1.1-90kw;
轉速：電機的轉速，GDL多級管道離心泵所配電機轉速均為2900r/min;
口徑：泵的進出水口口徑，即吸入口和排出口口徑，口徑范圍在φ25-φ150;
溫度范圍：泵運行所能承受介質的溫度，溫度范圍在-15-+120℃;
二、GDL多級管道離心泵的性能參數選型表格
| GDL多級管道離心泵型號 | 離心泵流量 | 離心泵揚程 | 吸程 | 電機功率 |
| （m3/h） | （m） | （m） | （KW） | |
| 25GDL2-12×3 | 2 | 36 | 7.5 | 1.1 |
| 25GDL2-12×4 | 2 | 48 | 7.5 | 1.1 |
| 25GDL2-12×5 | 2 | 60 | 7.5 | 1.5 |
| 25GDL2-12×6 | 2 | 72 | 7.5 | 1.5 |
| 25GDL2-12×7 | 2 | 84 | 7.5 | 2.2 |
| 25GDL2-12×8 | 2 | 96 | 7.5 | 2.2 |
| 25GDL2-12×9 | 2 | 108 | 7.5 | 2.2 |
| 25GDL2-12×10 | 2 | 120 | 7.5 | 3 |
| 25GDL2-12×11 | 2 | 132 | 7.5 | 3 |
| 25GDL2-12×12 | 2 | 144 | 7.5 | 3 |
| 25GDL2-12×13 | 2 | 156 | 7.5 | 4 |
| 25GDL2-12×14 | 2 | 168 | 7.5 | 4 |
| 25GDL2-12×15 | 2 | 180 | 7.5 | 4 |
| 25GDL4-11×3 | 4 | 33 | 7.5 | 1.1 |
| 25GDL4-11×4 | 4 | 44 | 7.5 | 1.5 |
| 25GDL4-11×5 | 4 | 55 | 7.5 | 2.2 |
| 25GDL4-11×6 | 4 | 66 | 7.5 | 2.2 |
| 25GDL4-11×7 | 4 | 77 | 7.5 | 3 |
| 25GDL4-11×8 | 4 | 88 | 7.5 | 3 |
| 25GDL4-11×9 | 4 | 99 | 7.5 | 3 |
| 25GDL4-11×10 | 4 | 110 | 7.5 | 4 |
| 25GDL4-11×11 | 4 | 121 | 7.5 | 4 |
| 25GDL4-11×12 | 4 | 132 | 7.5 | 4 |
| 25GDL4-11×13 | 4 | 143 | 7.5 | 4 |
| 25GDL4-11×14 | 4 | 154 | 7.5 | 5.5 |
| 25GDL4-11×15 | 4 | 165 | 7.5 | 5.5 |
| 40GDL6-12×3 | 6 | 36 | 7.5 | 1.5 |
| 40GDL6-12×4 | 6 | 48 | 7.5 | 2.2 |
| 40GDL6-12×5 | 6 | 60 | 7.5 | 2.2 |
| 40GDL6-12×6 | 6 | 72 | 7.5 | 3 |
| 40GDL6-12×7 | 6 | 84 | 7.5 | 3 |
| 40GDL6-12×8 | 6 | 96 | 7.5 | 4 |
| 40GDL6-12×9 | 6 | 108 | 7.5 | 4 |
| 40GDL6-12×10 | 6 | 120 | 7.5 | 4 |
| 40GDL6-12×11 | 6 | 132 | 7.5 | 5.5 |
| 40GDL6-12×12 | 6 | 144 | 7.5 | 5.5 |
| 40GDL6-12×13 | 6 | 156 | 7.5 | 7.5 |
| 40GDL6-12×14 | 6 | 168 | 7.5 | 7.5 |
| 40GDL6-12×15 | 6 | 180 | 7.5 | 7.5 |
| 50GDL12-15×2 | 12 | 30 | 7 | 2.2 |
| 50GDL12-15×3 | 12 | 45 | 7 | 3 |
| 50GDL12-15×4 | 12 | 60 | 7 | 4 |
| 50GDL12-15×5 | 12 | 75 | 7 | 5.5 |
| 50GDL12-15×6 | 12 | 90 | 7 | 5.5 |
| 50GDL12-15×7 | 12 | 105 | 7 | 7.5 |
| 50GDL12-15×8 | 12 | 120 | 7 | 7.5 |
| 50GDL12-15×9 | 12 | 135 | 7 | 11 |
| 50GDL12-15×10 | 12 | 150 | 7 | 11 |
| 50GDL18-15×2 | 18 | 30 | 6 | 3 |
| 50GDL18-15×3 | 18 | 45 | 6 | 4 |
| 50GDL18-15×4 | 18 | 60 | 6 | 5.5 |
| 50GDL18-15×5 | 18 | 75 | 6 | 7.5 |
| 50GDL18-15×6 | 18 | 90 | 6 | 7.5 |
| 50GDL18-15×7 | 18 | 105 | 6 | 11 |
| 50GDL18-15×8 | 18 | 120 | 6 | 11 |
| 50GDL18-15×9 | 18 | 135 | 6 | 15 |
| 50GDL18-15×10 | 18 | 150 | 6 | 15 |
| 65GDL24-12×2 | 24 | 24 | 6 | 3 |
| 65GDL24-12×3 | 24 | 36 | 6 | 4 |
| 65GDL24-12×4 | 24 | 48 | 6 | 5.5 |
| 65GDL24-12×5 | 24 | 60 | 6 | 7.5 |
| 65GDL24-12×6 | 24 | 72 | 6 | 7.5 |
| 65GDL24-12×7 | 24 | 84 | 6 | 11 |
| 65GDL24-12×8 | 24 | 96 | 6 | 11 |
| 65GDL24-12×9 | 24 | 108 | 6 | 15 |
| 65GDL24-12×10 | 24 | 120 | 6 | 15 |
| 65GDL24-12×11 | 24 | 132 | 6 | 15 |
| 65GDL24-12×12 | 24 | 144 | 6 | 18.5 |
| 80GDL36-12×2 | 36 | 24 | 5.5 | 4 |
| 80GDL36-12×3 | 36 | 36 | 5.5 | 5.5 |
| 80GDL36-12×4 | 36 | 48 | 5.5 | 7.5 |
| 80GDL36-12×5 | 36 | 60 | 5.5 | 11 |
| 80GDL36-12×6 | 36 | 72 | 5.5 | 11 |
| 80GDL36-12×7 | 36 | 84 | 5.5 | 15 |
| 80GDL36-12×8 | 36 | 96 | 5.5 | 15 |
| 80GDL36-12×9 | 36 | 108 | 5.5 | 18.5 |
| 80GDL36-12×10 | 36 | 120 | 5.5 | 18.5 |
| 80GDL54-14×2 | 54 | 28 | 5 | 7.5 |
| 80GDL54-14×3 | 54 | 42 | 5 | 11 |
| 80GDL54-14×4 | 54 | 56 | 5 | 15 |
| 80GDL54-14×5 | 54 | 70 | 5 | 18.5 |
| 80GDL54-14×6 | 54 | 84 | 5 | 18.5 |
| 80GDL54-14×7 | 54 | 98 | 5 | 22 |
| 80GDL54-14×8 | 54 | 112 | 5 | 30 |
| 80GDL54-14×9 | 54 | 126 | 5 | 30 |
| 100GDL72-14×2 | 72 | 28 | 4.5 | 11 |
| 100GDL72-14×3 | 72 | 42 | 4.5 | 15 |
| 100GDL72-14×4 | 72 | 56 | 4.5 | 18.5 |
| 100GDL72-14×5 | 72 | 70 | 4.5 | 22 |
| 100GDL72-14×6 | 72 | 84 | 4.5 | 30 |
| 100GDL72-14×7 | 72 | 98 | 4.5 | 30 |
| 100GDL72-14×8 | 72 | 112 | 4.5 | 37 |
| 100GDL72-14×9 | 72 | 126 | 4.5 | 37 |
| 100GDL72-14×10 | 72 | 140 | 4.5 | 45 |
| 125GDL100-20×2 | 100 | 40 | 4.5 | 18.5 |
| 125GDL100-20×3 | 100 | 60 | 4.5 | 30 |
| 125GDL100-20×4 | 100 | 80 | 4.5 | 37 |
| 125GDL100-20×5 | 100 | 100 | 4.5 | 45 |
| 125GDL100-20×6 | 100 | 120 | 4.5 | 55 |
| 125GDL100-20×7 | 100 | 140 | 4.5 | 75 |
| 125GDL100-20×8 | 100 | 160 | 4.5 | 75 |
| 125GDL100-20×9 | 100 | 180 | 4.5 | 75 |
| 125GDL100-20×10 | 100 | 200 | 4.5 | 90 |
| 150GDL160-25×2 | 160 | 50 | 4.5 | 37 |
| 150GDL160-25×3 | 160 | 75 | 4.5 | 55 |
| 150GDL160-25×4 | 160 | 100 | 4.5 | 75 |
| 150GDL160-25×5 | 160 | 125 | 4.5 | 90 |
| 150GDL160-25×6 | 160 | 150 | 4.5 | 110 |
| 150GDL160-25×7 | 160 | 175 | 4.5 | 110 |
通過上面的講解，大J對GDL立式多級管道離心泵的性能參數和型號應該已經了解了，產品是否適合您現場的情況需求，可以致電我公司，我們有專業的工程師為您解答其他使用問題。
